| MODEL P / N | SERI | JUMLAH LABORATORIUM/CLBS | TINGKAT KECEPATAN | JUMLAH ELEMEN / SEL LOGIKA | TOTAL BIT RAM | JUMLAH I / O | TEGANGAN - PASOKAN | JENIS PEMASANGAN | SUHU PENGOPERASIAN | PAKET / KASUS | PAKET PERANGKAT PEMASOK |
|---|---|---|---|---|---|---|---|---|---|---|---|
| XCKU3P-2FFVB676C | Kintex® UltraScale+ | 20,34 | -2,00 | 355.950 LE | 31.641.600 bit | 272 | 0.850 V | Pemasangan di Permukaan | 0 ° C - 100 ° C | FCBGA-676 | 676-FCBGA (27×27) |

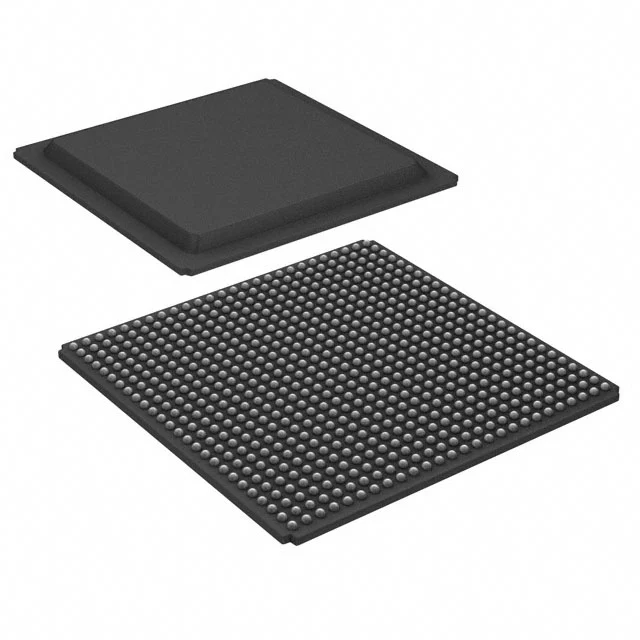

XCKU3P-2FFVB676C
Produsen: Xilinx
Sel Logika: 3,780,000
Irisan Logika: 590,000
RAM tertanam (eRAM): 81.360 Kb (2.260 × 36 Kb Blok RAM)
I/O Pengguna Maksimum: 350
Paket: FFVB676 (Flip-Chip BGA)
Tingkat Kecepatan: -2
Suhu Pengoperasian: Komersial (0°C hingga +85°C)
Spesifikasi
Penjelasan Nomor Bagian
Ini adalah FPGA AMD Xilinx Kintex UltraScale+ yang diproduksi menggunakan proses FinFET 16 nm, dilengkapi dengan UltraRAM terintegrasi untuk penyimpanan on-chip berkapasitas besar, yang dirancang khusus untuk pemrosesan data berkecepatan tinggi di sektor komersial dan sistem tertanam dengan latensi rendah.
- XCKU3P: Model entry-level dari seri Kintex UltraScale+ P, dilengkapi dengan blok memori UltraRAM khusus
- -2: Tingkat Kecepatan 2, tingkatan kinerja seimbang, yang menyeimbangkan antara frekuensi operasi maksimum dan konsumsi daya
- FFVB676: Kemasan FCBGA flip-chip kompak dengan 676 bola
- C: Kelas suhu komersial, rentang suhu sambungan saat beroperasi: 0°C ~ +85°C
Sumber Daya Perangkat Keras Terintegrasi
Unit Komputasi Logika & DSP
- Jumlah Sel Logika: 221.280
- Slice aritmatika DSP48E2: 1.128 unit
Digunakan untuk perhitungan FFT, penyaringan digital, pemrosesan pita dasar nirkabel menengah, percepatan algoritma gambar, dan perhitungan matriks skala menengah
Sumber Daya Memori Terintegrasi
- Total RAM Blok: 14,5 Mb
- Memori khusus UltraRAM: 13,5 Mb, ideal untuk penyimpanan sementara bingkai video, penyimpanan paket mendalam, dan penyimpanan sementara algoritma berukuran besar
- RAM terdistribusi berbasis LUT untuk cache berkapasitas kecil dengan latensi sangat rendah
Modul Pengelolaan Jam
Beberapa blok manajemen clock MMCM dan PLL terintegrasi pada chip tersebut. Blok-blok tersebut mendukung penggandaan dan pembagian frekuensi clock, pergeseran fase sesuka hati, serta pengurangan jitter untuk memenuhi persyaratan waktu pada sistem digital berkecepatan tinggi dengan multi-clock.
Transceiver Berkecepatan Tinggi & I/O Umum
- Transceiver serial GTH 8-saluran, kecepatan maksimum per jalur mencapai 16,375 Gbps
Protokol yang didukung: PCIe Gen3, 10G Ethernet, JESD204B/C, Aurora
- Jumlah pin I/O pengguna yang tersedia: 280
Dilengkapi dengan bank I/O tegangan lebar HR dan bank I/O berkinerja tinggi HP, yang kompatibel dengan LVCMOS, LVDS, HSTL, SSTL, serta semua standar sinyal diferensial yang umum digunakan
- Monitor SYSMON terintegrasi: Deteksi secara real-time terhadap suhu die, tegangan catu daya internal, dan sinyal masukan analog eksternal
Spesifikasi Catu Daya
Tegangan logika inti nominal: 0,85 V
Domain daya independen yang terpisah dialokasikan untuk logika inti, susunan memori, transceiver, dan antarmuka I/O. Penyesuaian tegangan dan frekuensi dinamis dapat diaktifkan untuk mengurangi konsumsi daya saat beban kerja ringan.
Konsumsi daya total pada umumnya: 10W ~ 30W; pendingin pasif sudah cukup untuk perangkat keras tertanam komersial berukuran ringkas
Persyaratan Pengemasan & Perakitan SMT
- Kemasan: FCBGA (Ball Grid Array) tipe flip-chip 676-pin
- Tingkat Sensitivitas Kelembaban: MSL3; seluruh proses penyolderan reflow harus diselesaikan dalam waktu 168 jam setelah kemasan vakum dibuka
- Konstruksi bebas timbal, sepenuhnya sesuai dengan standar RoHS
- Disediakan dalam baki antistatis untuk produksi massal PCB industri secara otomatis
Fitur Lingkungan dan Keandalan
Dirancang khusus untuk pengoperasian yang stabil di lingkungan komersial dalam ruangan dengan suhu konstan saja; tidak cocok untuk kondisi industri di luar ruangan dengan suhu ekstrem, baik sangat rendah maupun sangat tinggi.
Teknologi ini mendukung enkripsi bitstream AES 256-bit untuk perlindungan IP desain, koreksi kesalahan radiasi SEU, serta rekonfigurasi dinamis parsial, sehingga memberikan kinerja yang andal bagi perangkat penglihatan komersial, peralatan komunikasi dalam ruangan, dan sistem akuisisi data desktop.
Skenario Aplikasi Umum
- Papan pemrosesan baseband untuk stasiun pangkalan sel kecil dalam ruangan dan modul gerbang jaringan ringkas
- Peralatan inspeksi penglihatan mesin multi-saluran untuk desktop dan unit pemrosesan gambar kamera industri
- Osiloskop meja, penganalisis sinyal, dan alat ukur presisi laboratorium
- Kartu akselerator akuisisi dan penyimpanan data PCIe berkecepatan tinggi untuk desktop
- Terminal penggabungan video multi-layar komersial dan pemrosesan video secara real-time
- Papan prototipe verifikasi algoritma dan modul inti SOM tertanam khusus untuk keperluan komersial
