MP1471AGJ-Z
MP1471AGJ-Z는 Monolithic Power Systems(MPS)에서 제조한 고효율 동기식 강하형 스위칭 레귤레이터로, 소형 부하점(point-of-load) 전력 변환을 위해 내부 하이사이드 및 로우사이드 전력 MOSFET이 통합되어 있습니다. 이 부품에는 다음과 같이 표시되어 있습니다. NRND (신규 설계에 권장하지 않음) 제조사에 의해.
접미사 정의
- MP1471A: 3A 출력 성능이 향상된 핵심 제품 모델
- GJ: TSOT-23-6 표면 실장 패키지 사양
- -Z: 자동 SMT 조립용 표준 테이프 및 릴 포장; 접미사 -P는 트레이 포장을 나타냅니다.
1. 주요 전기 사양
입력 매개변수
- 넓은 입력 전압 작동 범위: 4.5 V ~ 16 V 직류
- 입력 전압이 부족할 때 발생하는 불안정한 기동을 방지하기 위한 통합 입력 저전압 차단(UVLO) 기능
출력 매개변수
- 연속 최대 출력 전류: 3 A
- 조정 가능한 출력 전압 범위: 0.8 V ~ 14.72 V, 외부 피드백 저항 분배기를 통해 설정됨
- 고정 스위칭 주파수: 500 kHz, 이를 통해 더 작은 크기의 인덕터 및 커패시터와 같은 수동 소자를 구현할 수 있게 됩니다
- 전류 모드 제어 아키텍처는 빠른 부하 과도 응답과 간편한 루프 보상을 제공합니다.
- 전원 켜짐 시 돌입 전류를 억제하기 위한 내장형 소프트 스타트 회로
- 경부하 시 효율을 높이기 위한 Auto AAM 경부하 절전 모드
- 내장형 파워 MOSFET Rds(on): 70 mΩ (하이사이드) / 150 mΩ (로우사이드), 최대 93%의 피크 변환 효율
2. 통합 보호 메커니즘
- 과전류 보호(OCP): 출력 단락 시 히컵 자동 복구 모드; 고장이 해소되면 장치에 영구적인 손상 없이 자동으로 정상 작동 상태로 복구됩니다.
- 열 차단 보호(TSD): 접합 온도가 150°C를 초과하면 칩이 작동을 중단하고, 온도가 130°C 미만으로 떨어지면 다시 작동을 재개합니다.
- 플로팅 하이사이드 드라이버 회로를 위한 부트스트랩 UVLO 보호 기능
- 레귤레이터의 외부 켜기/끄기 제어를 위한 핀 활성화
3. 패키지 및 기계적 정보

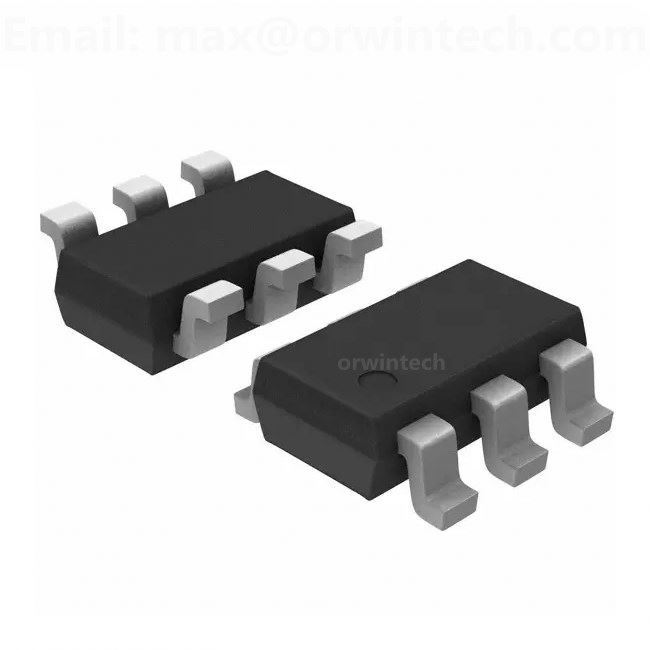

- 패키지 유형: 6핀 TSOT-23 얇은 표면 실장 패키지
- 공간 제약이 있는 PCB 레이아웃을 위한 초소형 실루엣
- 습기 민감도 등급: MSL 1, 리플로우 납땜 전 별도의 드라이백 보관 요건 없음
4. 환경 및 규정 준수 기준
- 작동 접합부 온도 범위: -40 ℃ ~ +125 ℃
- RoHS3 규정에 따른 완전한 무연 및 무할로겐 준수, REACH SVHC 규정 준수
- 산업용 및 임베디드 전원 시스템을 위한 뛰어난 라인 및 부하 조정 성능
5. 대표적인 적용 사례
- 산업용 제어 보드에 탑재된 ARM MCU, FPGA, DSP 및 논리 회로용 POL 전원 레일
- PLC, 서보 드라이브, 통신 모듈 및 네트워크 장비를 위한 보조 전원 공급 장치
- 휴대용 시험·측정 기기, 휴대용 전자 기기 및 배터리 구동형 IoT 노드
- 자동차 보조 ECU, 차량용 센서 및 인포테인먼트용 저전압 전력 변환
- 디지털 사이니지, POS 단말기 및 소형 임베디드 싱글보드 컴퓨터의 보조 전원 회로
LXB Semicon은 정품 MPS MP1471AGJ-Z 3A 16V 입력 동기식 벅 DC-DC 레귤레이터 IC를 공급합니다.
