Fitur-fitur pada LMQ61460-Q1
- Telah lulus sertifikasi AEC-Q100 untuk aplikasi otomotif
- Kelas suhu 1: –40°C hingga +150°C, TJ
- Mendukung Keamanan Fungsional
- Dokumentasi yang tersedia untuk mendukung perancangan sistem keselamatan fungsional
- Dioptimalkan untuk persyaratan EMI yang sangat rendah
- Sesuai dengan standar CISPR25 kelas 5
- Paket Hotrod™ meminimalkan osilasi pada simpul sakelar
- Kapasitor bypass internal mengurangi EMI
- Jalur masukan paralel meminimalkan induktansi parasit
- Teknik spektrum tersebar mengurangi emisi puncak
- Waktu naik simpul sakelar yang dapat disesuaikan
- Dirancang untuk aplikasi otomotif yang berat
- Mendukung beban dump 42 V
- Penurunan tegangan 0,4 V pada beban 4 A (nilai tipikal)
- Konversi daya dengan efisiensi tinggi pada semua beban
- Arus tanpa beban 7 µA pada tegangan 13,5 VDI, 3,3 VOUT
- Efisiensi PFM 90% pada 1 mA, 13,5 VDI, 5 VOUT
- Opsi bias eksternal untuk meningkatkan efisiensi
- Pin yang kompatibel dengan:
- LM61460-Q1 (36 V, 6 A)
Deskripsi untuk LMQ61460-Q1
LMQ61460-Q1 adalah konverter buck sinkron DC-DC berkinerja tinggi yang dilengkapi dengan kapasitor bypass terintegrasi. Dengan MOSFET sisi atas dan sisi bawah yang terintegrasi, arus keluaran hingga 6 A dapat disalurkan pada rentang tegangan masukan yang luas, yaitu 3,0 V hingga 36 V; toleransi 42 V mendukung kondisi load dump selama 400 ms. Perangkat ini menerapkan pemulihan lembut (soft recovery) dari kondisi dropout sehingga menghilangkan overshoot pada keluaran.

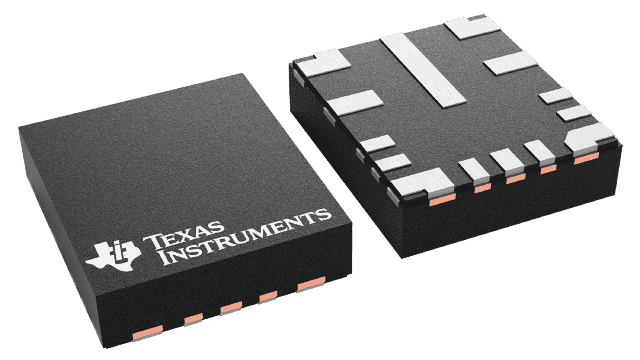

Perangkat ini dirancang khusus untuk meminimalkan EMI. Perangkat ini dilengkapi dengan spektrum tersebar pseudo-acak, kapasitor bypass terintegrasi, waktu naik simpul SW yang dapat disesuaikan, kemasan VQFN-HR rendah-EMI yang menonjolkan getaran simpul sakelar yang rendah, serta susunan pin yang dioptimalkan untuk kemudahan penggunaan. Frekuensi switching dapat disinkronkan antara 200 kHz dan 2,2 MHz untuk menghindari pita frekuensi yang sensitif terhadap gangguan. Selain itu, frekuensi dapat dipilih untuk meningkatkan efisiensi pada frekuensi operasi rendah atau mengurangi ukuran solusi pada frekuensi operasi tinggi.
Mode otomatis mengaktifkan fitur pengurangan frekuensi saat beroperasi pada beban ringan, sehingga memungkinkan konsumsi arus saat tidak terbebani hanya sebesar 7 µA (tipikal) dan efisiensi tinggi pada beban ringan. Transisi yang mulus antara mode PWM dan PFM, ditambah dengan resistansi ON MOSFET yang sangat rendah serta masukan bias eksternal, memastikan efisiensi yang luar biasa di seluruh rentang beban.
