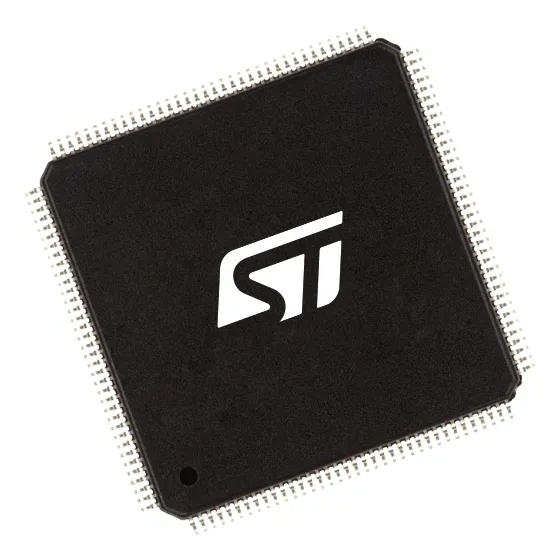

STM32F407ZET6

المواصفات

The STM32F405xx and STM32F407xx family is based on the high-performance Arm^® كورتيكس^®-M4 32-bit RISC core operating at a frequency of up to 168 MHz. The Cortex^®-M4 core features a floating-point unit (FPU) single precision which supports all Arm single-precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security.

The STM32F405xx and STM32F407xx family incorporates high-speed embedded memories (flash memory up to 1 Mbyte, up to 192 Kbytes of SRAM), up to 4 Kbytes of backup SRAM, and an extensive range of enhanced I/Os and peripherals connected to two APB buses, three AHB buses and a 32-bit multi-AHB bus matrix.

All devices offer three 12-bit ADCs, two DACs, a low-power RTC, 12 general-purpose 16-bit timers including two PWM timers for motor control, two general-purpose 32-bit timers. a true random number generator (RNG). They also feature standard and advanced communication interfaces.

الميزات الرئيسية

الميزات الرئيسية
Includes ST state-of-the-art patented technology النواة: Arm^® كوركس 32 بت^®-M4 CPU with FPU, Adaptive real-time accelerator (ART Accelerator) allowing 0-wait state execution from flash memory, frequency up to 168 MHz, memory protection unit, 210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), and DSP instructions ذكريات Up to 1 Mbyte of flash memory Up to 192+4 Kbytes of SRAM including 64-Kbyte of CCM (core coupled memory) data RAM 512 bytes of OTP memory Flexible static memory controller supporting CompactFlash™, SRAM, PSRAM, NOR and NAND memories واجهة متوازية لشاشة LCD، أوضاع 8080/6800 Clock, reset, and supply management 1.8 V to 3.6 V application supply and I/Os POR و PDR و PVD و BOR 4-to-26 MHz crystal oscillator مذبذب داخلي بتردد 16 ميجاهرتز تم ضبطه في المصنع (بدقة 1%) مذبذب بتردد 32 كيلوهرتز لساعة الوقت الحقيقي (RTC) مزود بخاصية المعايرة وحدة تحكم داخلية بتردد 32 كيلوهرتز مزودة بخاصية المعايرة Low-power operation Sleep, Stop, and Standby modes V_BAT supply for RTC, 20×32-bit backup registers + optional 4 KB backup SRAM 3×12-bit, 2.4 MSPS A/D converters: up to 24 channels and 7.2 MSPS in triple interleaved mode 2×12-bit D/A converters DMA للأغراض العامة: وحدة تحكم DMA ذات 16 مسارًا مزودة بذاكرات FIFO ودعم الإرسال المتتابع Up to 17 timers: up to twelve 16-bit and two 32-bit timers up to 168 MHz, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input وضع التصحيح Serial wire debug (SWD) & JTAG interfaces Cortex-M4 Embedded Trace Macrocell™ Up to 140 I/O ports with interrupt capability Up to 136 fast I/Os up to 84 MHz Up to 138 5 V-tolerant I/Os Up to 15 communication interfaces Up to 3 × I²واجهات C (SMBus/PMBus) Up to 4 USARTs/2 UARTs (10.5 Mbit/s, ISO 7816 interface, LIN, IrDA, modem control) Up to 3 SPIs (42 Mbits/s), 2 with muxed full-duplex I²S to achieve audio class accuracy via internal audio PLL or external clock 2 × CAN interfaces (2.0B Active) واجهة SDIO إمكانيات اتصال متطورة وحدة تحكم USB 2.0 عالية السرعة للأجهزة/المضيف/OTG مزودة بوحدة PHY مدمجة في الرقاقة وحدة تحكم USB 2.0 عالية السرعة/كاملة السرعة للأجهزة/المضيف/OTG مزودة بوحدة DMA مخصصة، ووحدة PHY كاملة السرعة مدمجة في الرقاقة، ووحدة ULPI 10/100 Ethernet MAC with dedicated DMA: supports IEEE 1588v2 hardware, MII/RMII واجهة كاميرا متوازية من 8 إلى 14 بت بسرعة تصل إلى 54 ميغابايت في الثانية True random number generator وحدة حساب CRC معرف فريد من 96 بت RTC: دقة أقل من ثانية، تقويم مدمج في الجهاز All packages are ECOPACK2 compliant

STM32F407ZET6
