اختيار مضخم الصوت المناسب

سواء كنت تتعامل مع واجهات مستشعر منخفضة الطاقة أو الحصول على بيانات عالية السرعة أو أجهزة دقيقة، فإن المضخم الذي تختاره يمكن أن يؤثر بشكل كبير على قدرة نظامك على الحفاظ على سلامة الإشارة والأداء العام.
مع وجود مجموعة كبيرة من أنواع المضخمات والبنى المتاحة، فإن فهم كيفية اختيار المضخم المناسب لتطبيقك هو المفتاح.

التحدي: تحقيق التوازن بين تعدد الاستخدامات والتكلفة مع مضخمات الصوت للأغراض العامة

يتضمن التحدي المتكرر للمصممين العثور على مكونات توفر مرونة كافية وفعالية من حيث التكلفة لمجموعة واسعة من مهام تكييف الإشارات، خاصة عندما لا تكون الدقة الفائقة هي المطلب الأساسي. وهذا هو الحال غالبًا في دوائر تكييف الإشارات الأساسية، والأنظمة الفرعية المختلفة للسيارات والأجهزة التي تعمل بالبطاريات.

تم تصميم المضخمات التشغيلية للأغراض العامة (op-amp) خصيصًا لمعالجة هذا الأمر من خلال تقديم أداء موثوق به مع استهلاك منخفض للطاقة، مما يجعلها خيارًا ممتازًا للمشاريع التي تكون فيها المرونة وفعالية التكلفة من الأولويات. وتشمل الأمثلة على ذلك أجهزة مثل LM358 القائمة على PMOS، وهي أجهزة ثنائية القطب راسخة أثبتت قيمتها الدائمة في الصناعة على مدى عقود عديدة. ومن الأمثلة على مضخم CMOS للأغراض العامة مضخم CMOS هو NCS20072، المتوفر في مجموعة متنوعة من الحزم المدمجة.

التحدي التغلب على تحديات الدقة والثبات مع مضخمات الصوت ذات الانجراف الصفري

في التطبيقات التي يمكن أن يكون للأخطاء الطفيفة فيها عواقب وخيمة، يواجه المصممون تحديًا حاسمًا يتمثل في الحفاظ على دقة وثبات عالٍ بشكل استثنائي على نطاقات درجات الحرارة الواسعة وفترات التشغيل الممتدة. وهذا أمر حيوي بشكل خاص في مجالات مثل الأجهزة الطبية والأجهزة الصناعية وتطبيقات إنترنت الأشياء وأنظمة التغذية المرتدة للتحكم في المحركات.

لتلبية هذه المتطلبات الصارمة، تقدم فئات المضخمات المتخصصة حلولاً:

المضخمات ذات الانجراف الصفري

يتمثل أحد التحديات الرئيسية في الانجراف المتأصل في جهد الإزاحة بسبب تغيرات درجة الحرارة والتقادم. تم تصميم البنى ذات الانجراف الصفري، الموجودة في أجهزة مثل NCS21911، لمواجهة هذا الانجراف، والحفاظ على الدقة والاستقرار على المدى الطويل بغض النظر عن التقلبات البيئية.

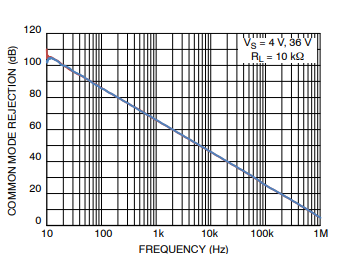

غالبًا ما تتضمن مضخمات الصوت هذه ميزات مثل إمكانات الإدخال والإخراج من السكة الحديدية إلى السكة الحديدية وقدرات الإخراج والتيار المنخفض، مما يعزز الدقة وكفاءة الطاقة في التطبيقات الصعبة. علاوة على ذلك، تعد نسبة رفض الوضع الشائع (CMRRR) المتميزة خاصية حاسمة، حيث تعمل على كبح ضوضاء الوضع الشائع غير المرغوب فيه بشكل فعال، وهو أمر حيوي عند الاتصال مع المحولات التناظرية إلى الرقمية (ADCs) للحصول على بيانات فائقة. وتبلغ نسبة الرفض المشتركة النموذجية CMRRR ل NCS21911 130 ديسيبل عند 4 فولت.

التحدي: معالجة المراقبة الدقيقة للتيار في أنظمة الطاقة الديناميكية

يطرح الرصد الدقيق للتيار مجموعة فريدة من التحديات عبر تطبيقات متنوعة، بما في ذلك إدارة الطاقة والأنظمة التي تعمل بالبطاريات (مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة والمركبات الكهربائية) وتشخيص سلامة السيارات. ويحتاج المصممون إلى حلول يمكنها قياس التيار بدقة عبر نطاق واسع من الفولتية في الوضع الشائع مع تقليل تبديد الطاقة وتكاليف فاتورة المواد (BOM) في الوقت نفسه.

تم تطوير مضخمات الاستشعار الحالية خصيصًا لمعالجة هذه التحديات:

نطاق جهد الوضع الشائع الواسع

تتمثل إحدى العقبات الكبيرة في قياس التيار في التكوينات عالية الجانب، حيث لا يتم الرجوع إلى المقاوم التحويلة إلى الأرض. وهذا يتطلب مضخمات قادرة على التعامل مع الفولتية الكبيرة للمدخلات ذات الوضع المشترك، وغالبًا ما تصل إلى 40 فولت لبعض الطرز أو حتى 80 فولت للبعض الآخر مثل NCS7031 أو NCV7031 (السيارات) و NCS7041 أو NCV7041 (السيارات).

دقة عالية وإزاحة منخفضة

الدقة في قياس التيار أمر بالغ الأهمية. تتميز هذه المضخمات عادةً بجهد إزاحة منخفض جدًا (على سبيل المثال، ± 12 ميكروفولت كحد أقصى لمنصة Treo Platform وبنية الانزياح الصفري) لضمان قراءات دقيقة حتى مع الحد الأدنى من انخفاض الجهد عبر مقاومات التحويل. يساعد اختيار التصميم هذا على تقليل فقدان الطاقة من التحويلة مع الحفاظ على سلامة القياس.

التكامل والفعالية من حيث التكلفة

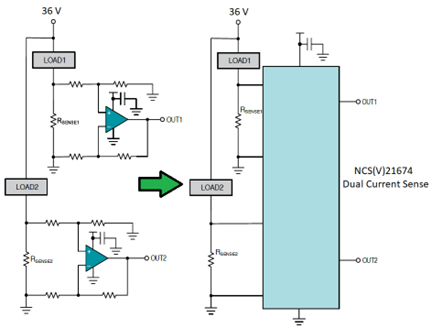

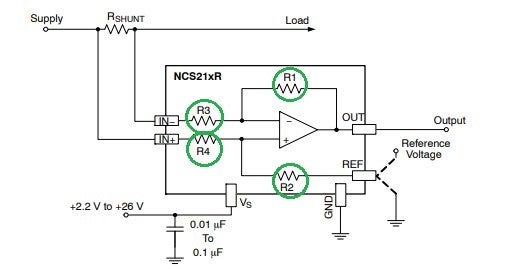

إن الطلب المستمر على تقليل مساحة اللوحة وتكاليف قائمة المواد الأولية أمر بالغ الأهمية. تدمج بعض حلول مضخمات الاستشعار الحالية مقاومات ضبط الكسب، مما يبسط التصميم ويقلل من عدد المكونات الخارجية. على سبيل المثال، توفر أجهزة مثل NCS214R و NCS(V) 2167x هذه الميزة. بالإضافة إلى ذلك، يمكن أن تدعم هذه الأجهزة استشعار التيار أحادي الاتجاه أو ثنائي الاتجاه، وهو أمر بالغ الأهمية لتطبيقات مثل شواحن البطاريات حيث يمكن أن ينعكس تدفق التيار.

التحدي: التغلب على قيود التصميم العام مع سمات المضخمات المتقدمة

بالإضافة إلى معالجة أنواع محددة من المضخمات، هناك العديد من التحديات الشاملة التي تواجه عادةً التصاميم الإلكترونية، وتوفر حلول المضخمات الحديثة سمات رئيسية للتغلب عليها:

الموثوقية في البيئات القاسية

تتطلب العديد من التطبيقات، لا سيما في قطاع السيارات (أنظمة مساعدة السائق المتقدمة (ADAS)، والتحكم في المحركات، وأنظمة إدارة البطاريات)، مكونات يمكنها تحمل درجات الحرارة القصوى (تصل إلى 150 درجة مئوية لبعض الأجهزة التي ستصدر قريبًا في منصة Treo) والظروف الكهربائية الصعبة. ويُعدّ الحصول على مؤهلات من فئة السيارات، مثل AEC-Q100 والقدرة على PPAP، أمرًا بالغ الأهمية لضمان أن تفي مكونات مثل NCV210R وNCV333 بهذه المتطلبات الصارمة للموثوقية.

كفاءة الطاقة

يستلزم السعي إلى إطالة عمر البطارية وتقليل استهلاك الطاقة في الأجهزة المحمولة وإنترنت الأشياء والأنظمة الصناعية وجود مضخمات ذات تيارات هادئة منخفضة للغاية، تصل أحيانًا إلى عشرات الميكروأمبيرات للمضخمات أو حتى النانو أمبير للمقارنات، مثل منصة Treo Platform مع 315 nA لكل قناة. يتم تحقيق هذا الحد الأدنى من الطاقة دون المساس بالأداء.

تحسين الفضاء

التصغير مطلب مستمر في الإلكترونيات الحديثة. تساعد حلول مضخمات الصوت المتوفرة في حزم مدمجة، مثل CSPs (حزم مقياس الرقاقة) و uQFNS (حزم رباعية مسطحة صغيرة بدون رصاص) لمنصة Treo، المصممين على تقليل مساحة اللوحة بشكل كبير، وهو أمر ضروري لتطبيقات مثل الهواتف الذكية والإلكترونيات القابلة للارتداء.

سرعة الاستجابة والتحكم

في الأنظمة الديناميكية مثل التحكم في المحركات وتنظيم الطاقة، تُعد معالجة الإشارات السريعة أمرًا حيويًا. تتميز أجهزة المقارنة التي ستصدر قريبًا من منصة Treo Platform بتأخيرات انتشار سريعة تصل إلى 40 نانومتر واستجابات عابرة سريعة، مما يتيح التحكم الدقيق وفي الوقت المناسب، وهو أمر بالغ الأهمية لاستقرار النظام وأدائه.

مطابقة قدرات المضخم مع متطلبات التطبيق

إن اختيار المضخم المناسب لتصميم إلكتروني يشبه إلى حد كبير اختيار الأداة المناسبة لمهمة محددة في مشروع بناء معقد. فكما أن الأداة المتخصصة تمكّن الحرفي من أداء عملية دقيقة أو صعبة بدقة وكفاءة، فإن تصميمات المضخمات المختلفة مصممة بقدرات متميزة لمواجهة التحديات الفريدة في الدوائر الإلكترونية.

سواء كانت الحاجة إلى تعدد الاستخدامات الواسع، أو الدقة المتناهية في بيئة متقلبة، أو المراقبة الدقيقة للتيار في نظام الطاقة، فإن فهم التحدي التصميمي المحدد يسمح للمهندسين بالاستفادة من السمات المتخصصة لحافظات المضخمات الحديثة، مثل تلك المبنية على منصة Treo المتقدمة، لتحقيق رؤاهم الإلكترونية.

تعرّف على المزيد حول مضخمات Onsemi واتصل بالمبيعات لمزيد من الأسئلة
